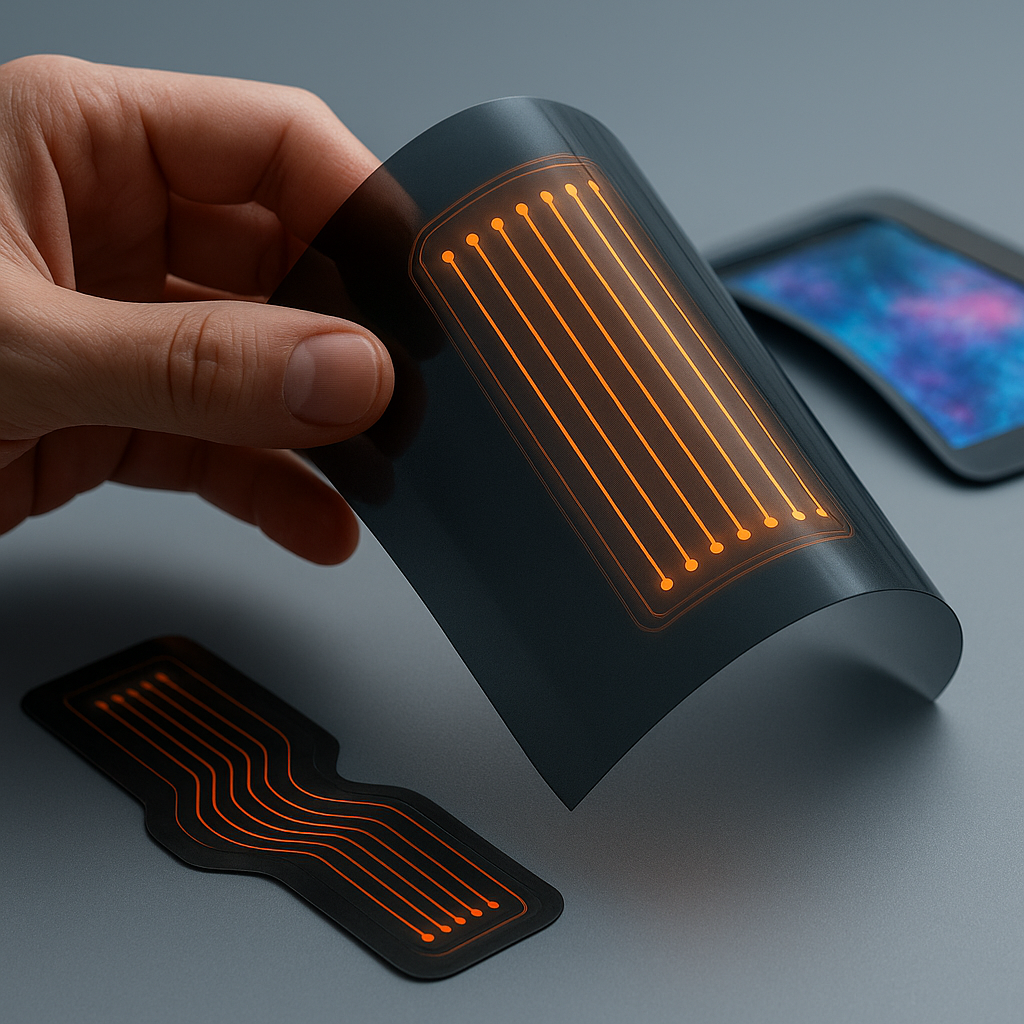

Flexible elektronische Materialien eröffnen völlig neue Möglichkeiten für innovative Anwendungen in Bereichen wie Wearables, Medizintechnik und intelligente Verpackungen. Durch die Kombination aus Leichtbau, hoher mechanischer Belastbarkeit und herausragender elektrischer Funktionalität wachsen die Anforderungen an moderne Substrate stetig. Im Folgenden werden zentrale Aspekte dieser Entwicklung beleuchtet, angefangen bei den grundlegenden Materialeigenschaften über die Fertigungstechnologien bis hin zu praxisorientierten Einsatzfeldern und künftigen Perspektiven.
Materialien und grundlegende Eigenschaften
Damit elektronische Bauteile zuverlässig funktionieren, müssen die Trägersysteme bestimmte Eigenschaften erfüllen. Flexible Substrate bieten gegenüber starren Plattformen entscheidende Vorteile:
- Geringes Flächengewicht dank Polymerfasern oder dünnen Metallfolien
- Ausgeprägte Biegsamkeit ohne Anisotropie in Leitfähigkeit
- Widerstand gegen wiederholte Verformungen (Zyklenfestigkeit)
- Thermische Stabilität für Prozessschritte wie Löten oder Aushärten
Typische Basismaterialien sind Polyimid, Polyester (PET), Polyethylen (PE) und verschiedene Spezialfolien. Daneben gewinnen keramische Nanokomposite und dünne Glasträger an Bedeutung, wenn ein höherer Schutz gegen Feuchtigkeit und Chemikalien erforderlich ist.
Polymerfolien und Nanokomposite
Polymer-basierte Substrate punkten mit einer hohen Elastizität und niedrigem Gewicht. Durch die Einlagerung von Nanotechnologie-Elementen wie Siliciumdioxid- oder Aluminiumoxid-Nanopartikeln lassen sich sogenannte Nanokomposite herstellen, die deutlich verbesserte Barrierefunktionen und erhöhte mechanische Festigkeit aufweisen. Solche Materialien eignen sich besonders für Anwendungen im medizinischen Sektor oder in der Lebensmittelüberwachung, wo Schutz gegen Gase und Dämpfe essenziell ist.
Dünne Metall- und Glasträger
Metallfolien aus Kupfer oder Edelstahl können als flexible Leiterbahnbasis dienen, erfordern jedoch eine sorgfältige Oberflächenbehandlung, um Korrosion zu verhindern und Haftung für die Leiterstruktur zu gewährleisten. Dünnes Glas bietet exzellente elektrische Isolation und Beständigkeit gegen Chemikalien, verliert jedoch an Flexibilität ab bestimmten Dicken. Kompromisslösungen umfassen mikrokristalline, sehr dünne Glasfolien, die sich trotz ihrer Steifigkeit noch in engem Radius biegen lassen.
Innovative Herstellungsverfahren
Die Produktion flexibler elektronischer Schaltungen involviert unterschiedliche Techniken. Neben konventionellen Druckverfahren kommen neuartige Ansätze zum Einsatz, um Leitstrukturen mit minimaler Materialverschwendung und maximaler Auflösung zu erzeugen.
- Druckverfahren (Siebdruck, Inkjet, Aerosol Jet): Direkte Applikation von leitfähigen Tinten auf flexible Substrate
- Vakuumabscheidung (PVD, CVD): Dünnschicht-Aufdampfen von Metallen und Halbleitern
- Lasermikrobearbeitung: Strukturieren von Folien und Aktivieren von Oberflächen
Drucktechnologien
Beim Siebdruck werden leitfähige Pasten auf das Substrat aufgetragen. Höhere Detailschärfe bieten Inkjet- und Aerosol Jet-Verfahren, bei denen funktionale Tinten mit Nanopartikeln gezielt positioniert werden können. Solche Tinten enthalten oft Silber-, Kupfer- oder sogar leitfähige Polymere. Die anschließende Härtung (Thermisch oder mittels Photonenstrahlung) sorgt dafür, dass die Nanopartikel eine stabile, elektrisch leitfähige Matrix bilden.
Vakuumbasierte Dünnschichtverfahren
Unter einem Vakuum lassen sich Metalle und Halbleiter sehr gleichmäßig als Dünnschicht abscheiden. PVD-Verfahren (Physical Vapor Deposition) wie Sputtern gewährleisten eine homogene Schichtdicke und hohe Reinheit. CVD (Chemical Vapor Deposition) ermöglicht sogar die Abscheidung von Halbleiterfilmen wie amorphem Silicium, was für flexible Solarzellen oder Sensoren interessant ist.
Lasermikrobearbeitung
Laser können flexibel eingesetzt werden, um elektronische Leiterbahnen ohne chemische Prozesse zu strukturieren oder Multifunktionalitäten aufzubringen (z. B. Aktivierung von leitfähigen Polymeren). Selbstheilung-Beschichtungen lassen sich mittels Laser-triggerbarer Mikroverkapselungen punktgenau initiieren, wodurch Beschädigungen in flexiblen Schaltungen automatisch repariert werden können.
Anwendungen und interdisziplinäre Perspektiven
Flexible Elektronik ist ein interdisziplinäres Feld, in dem Materialwissenschaft, Elektrotechnik und Maschinenbau Hand in Hand arbeiten. Beispiele für zukunftsweisende Anwendungen:
- Wearable Devices: Biegsame Sensoren für Gesundheit und Fitness
- Elektronische Textilien: Integration von Elektroden in Gewebe für EKG, EMG und Steuerungssysteme
- Energieautarke Sensoren: Dünnschicht-Solarmodule auf flexiblen Substraten
- Intelligente Verpackungen: Induktive Etiketten und Aktivitätsdetektion
- Medizinische Implantate: Ultra-flexible Biosensoren für Langzeitüberwachung
Wearables und Smart Textiles
Textilien dienen als natürliche Basis für tragbare Elektronik. Durch das Einweben leitfähiger Garne oder Aufdrucken von Tinten auf Stoffe lassen sich multifunktionale Kleidungsstücke realisieren. Eine besondere Herausforderung ist die Kombination aus Flexibilität und Waschbeständigkeit. Fortschritte in Beschichtungen und Laminierungstechniken führen zu robusten, hautverträglichen Systemen.
Energieversorgung und Energiespeicherung
Flexible Batterien, Superkondensatoren und organische Solarzellen können direkt auf Folie oder Stoff gedruckt werden. Hierbei sind neue Elektroden-Architekturen gefragt, die hohe Energiedichte mit mechanischer Dehnbarkeit vereinen. Forschungen zur Wanderung von Ionen in elastischen Elektrolyten schreiten voran, um Zyklenfestigkeit und Lebensdauer deutlich zu erhöhen.
Zukunftsausblick und weiterführende Forschung
Die Weiterentwicklung flexibler elektronischer Materialien wird durch internationale Kooperationen vorangetrieben. Wichtige Forschungsschwerpunkte sind:
- Biokompatible Substrate für implantierbare Sensoren
- Recycling-freundliche Materialien mit niedrigem CO₂-Fußabdruck
- Integration von selbstheilenden und adaptiven Funktionalitäten
- Zero-Waste-Fertigung mit minimalem Chemikalieneinsatz
- Skalierbare Produktionslinien für Großflächenanwendungen
Die Vision ist eine Welt, in der Elektronik nahtlos in Alltagsgegenstände und den menschlichen Körper integriert ist. Flexible Materialien bieten hierzu die Grundlage. Gemeinsam mit Fortschritten in der Nanostrukturierung, Druckverfahren und automatisierten Montageverfahren rückt erreicht der Einsatz flexibler elektronischer Systeme in nahezu jedem Lebensbereich in greifbare Nähe.
